Попался «Возьми на запчасти, а то на мусорку далеко нести» телевизор 42″. Симптомы — не включается.
При пристальном осмотре с приборами выявлено наличие дежурного питания 5В с силового блока, но на нажатие кнопки Вкл. реакции нет.
Далее выявлено, что на разъеме шлейфа к кнопкам вместо положенного дежурного напряжения 3,3В имеем 1,1В. Типовая — неисправность данного семейства телевизоров — выход из строя стабилизатора G973-120, обозначенного на плате как U7106.
Данный стабилизатор имеет на пузе площадку для пайки к полигону и теплоотвода, но всемирный заговор проявил себя и здесь. Площадка под микросхемой есть, но она отделена от основного полигона по соседству и имеет только 4 перемычки 0,3мм. Соответственно тепло не отводится.
Необходимо либо медной фольгой изготовить припаиваемый теплоотвод, либо клеить на стабилизатор радиатор.
После замены стабилизатора на новый, телевизор успешно реанимировался.
Ложка дегтя — стабилизатор имеет уникальную распиновку и стоит довольно дорого, по сравнению с аналогами по характеристикам.

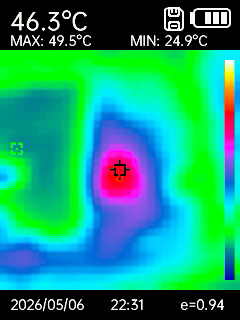

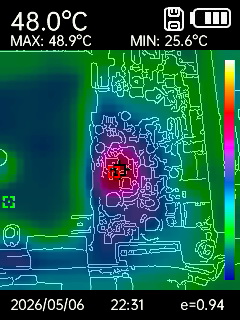

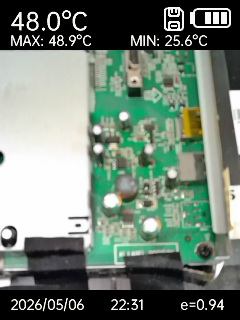

Далее немного фотографий на недорогой тепловизор.
