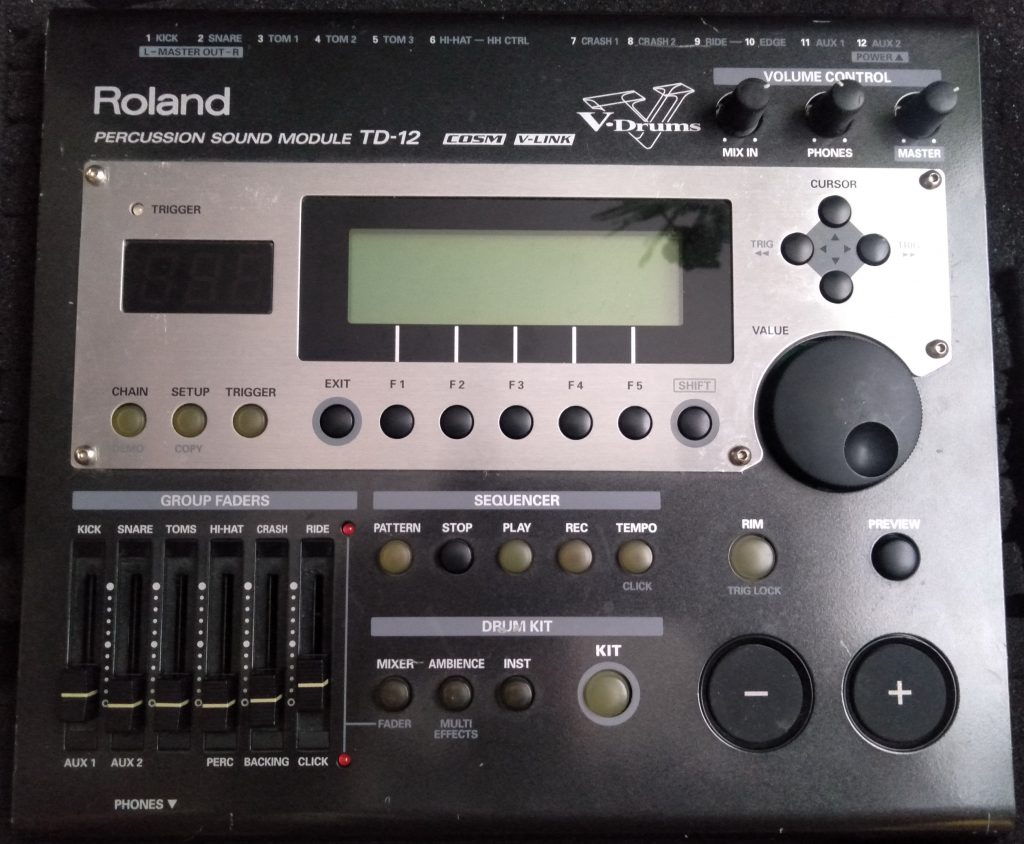

Поступил прибор для записи барабанов. Главный симптом – неровное и неконтрастное отображение на LCD, болтание трех регулятором вверху-справа.

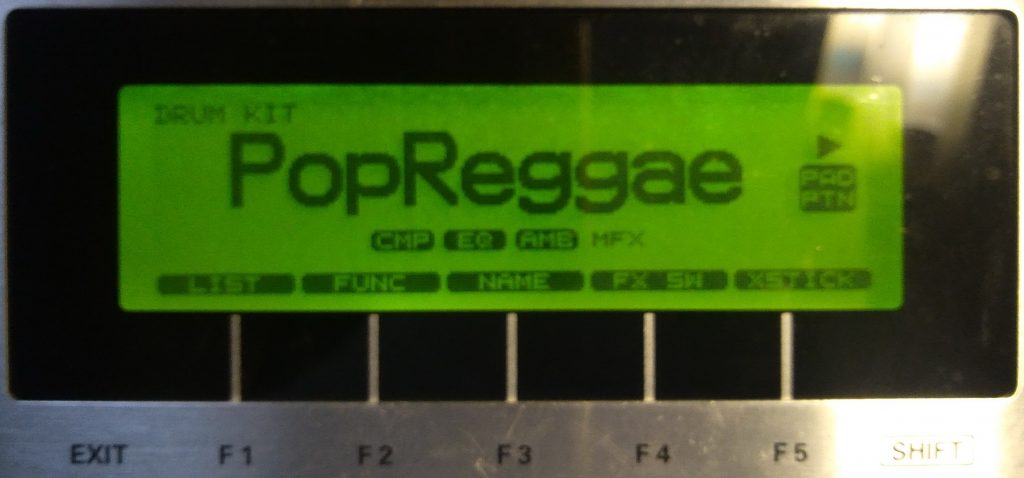

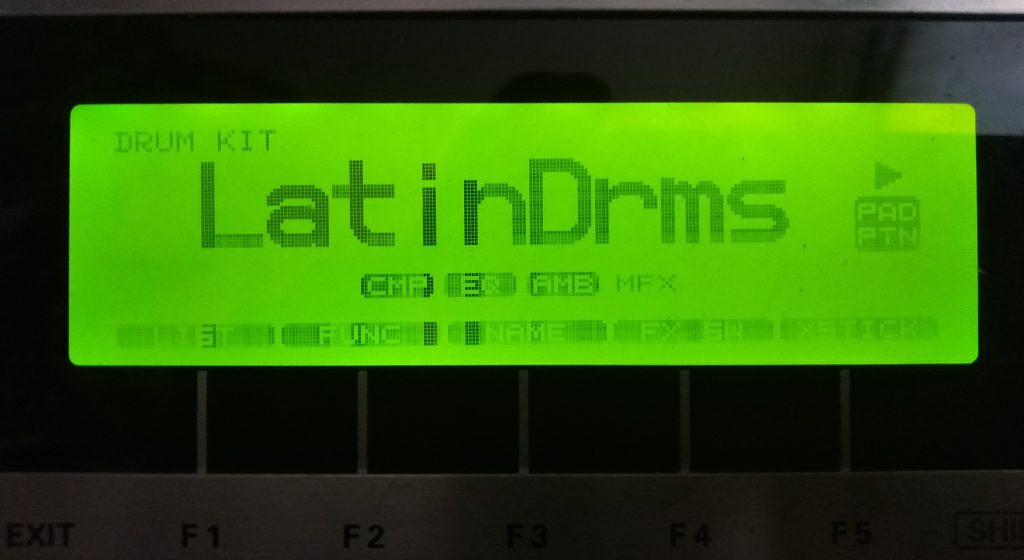

На фото сверху видно все разочарование.

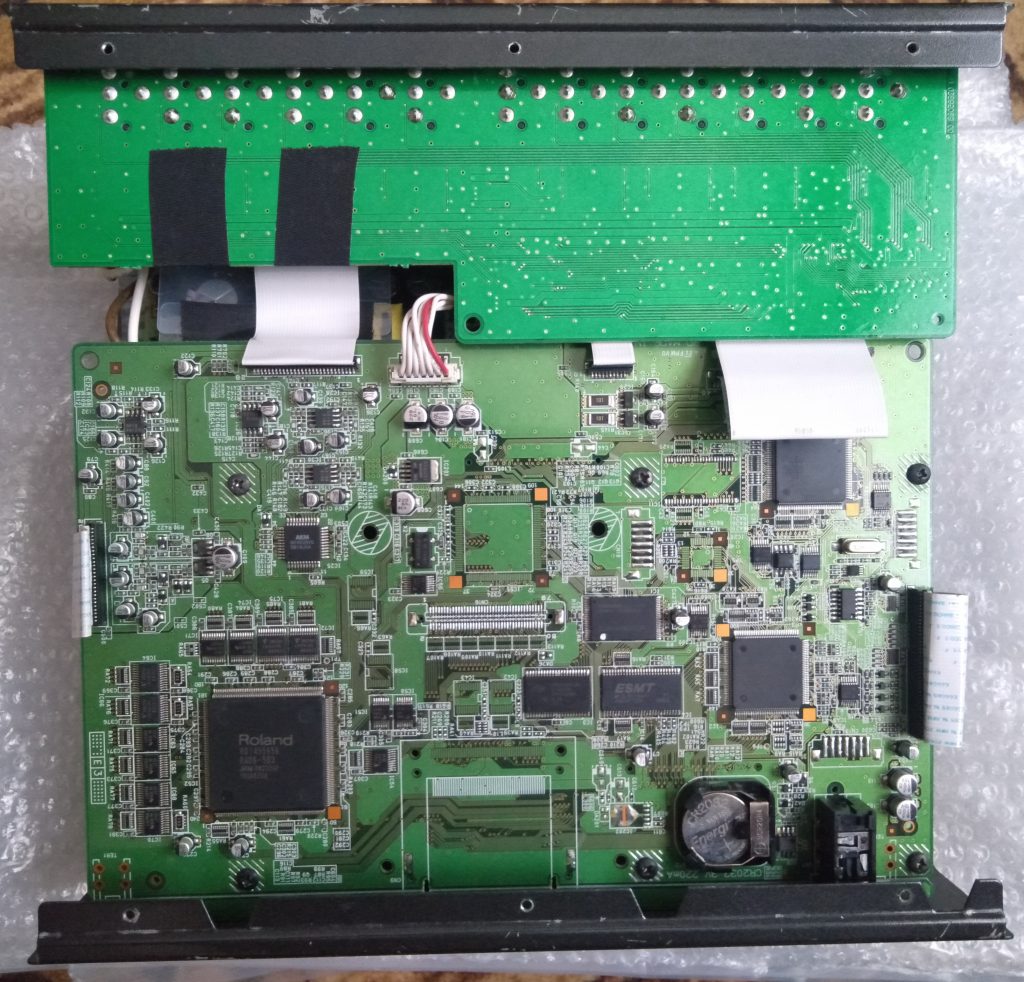

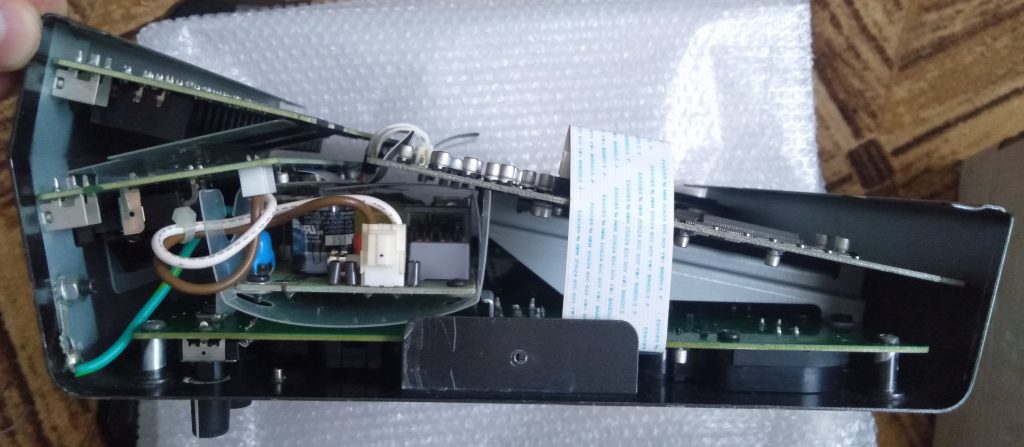

Приступаем к хирургическому вмешательству. Апарат довольно серьезный, практически все на микроэлектронике, несколько плат, соединены шлейфами.

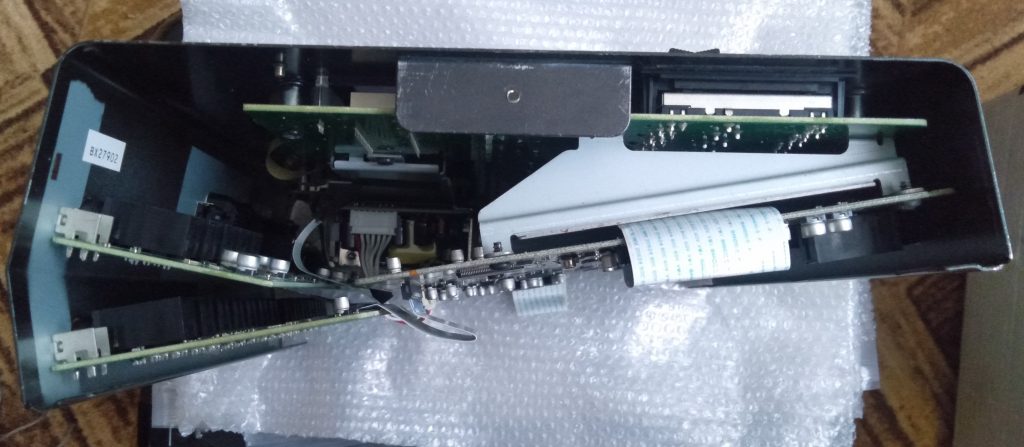

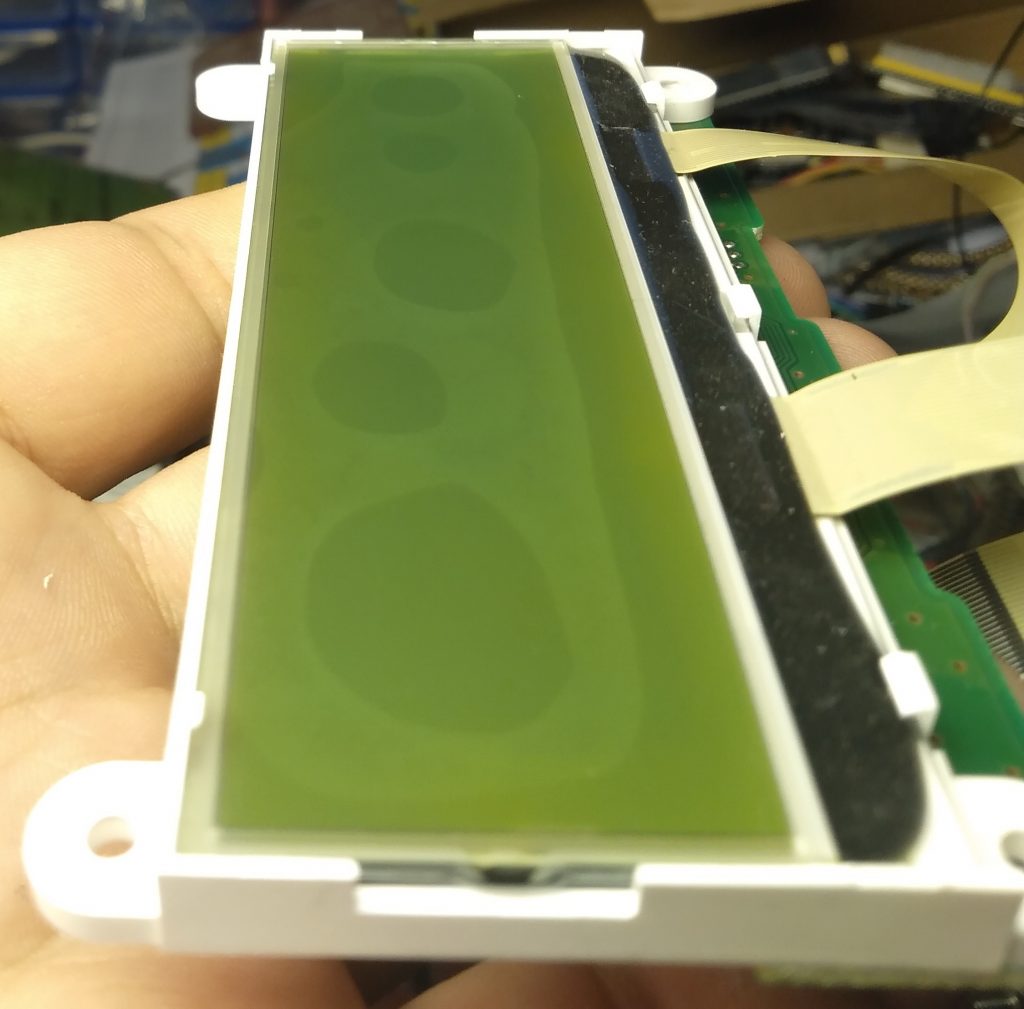

Демонтируем LCD и видим такое чудо. Поддтекает матрица. Новая не гуглится.
В сети нашел массу жалоб с такими симптомами, предлагается чистка контактов шлейфа или замена матрицы. Первое отпадает, т.к. все только что почищено на совесть.
Мексиканцы предлагают замену на другую матрицу с переходным контроллером. Стоит 260$ только за матрицу. Стоимость комплекта наверное для иностранных музыкантов приемлемая, но Для Росии это половина цены б/у прибора. Так что немного шаманства… прямыми руками и чуткими пальцами разбираем матрицу.
Опасность в том, что при ее извлечении может лопнуть стекло, можно раздавить часть “жидких кристаллов” и оборвать два тонких шлейфа, приклеенных компаундом навсегда.
… и матрица не хочет работать… Покрываемся липким потом…
Видно, что при включении надпись вполне читается, потом исчезает, а чуть позже, едва можно различить, что на экране что-то есть.
На лицо явно неправильная работа цепи управления контрастом. Наверное потому, что шлейфы в печальном состоянии. Явно их пытались чистить растворителем. Усилитель отклеился, как и сами проводники.
Вот к чему приводит самонадеянность некоторых “мастеров”…
Шлейфы только под замену.

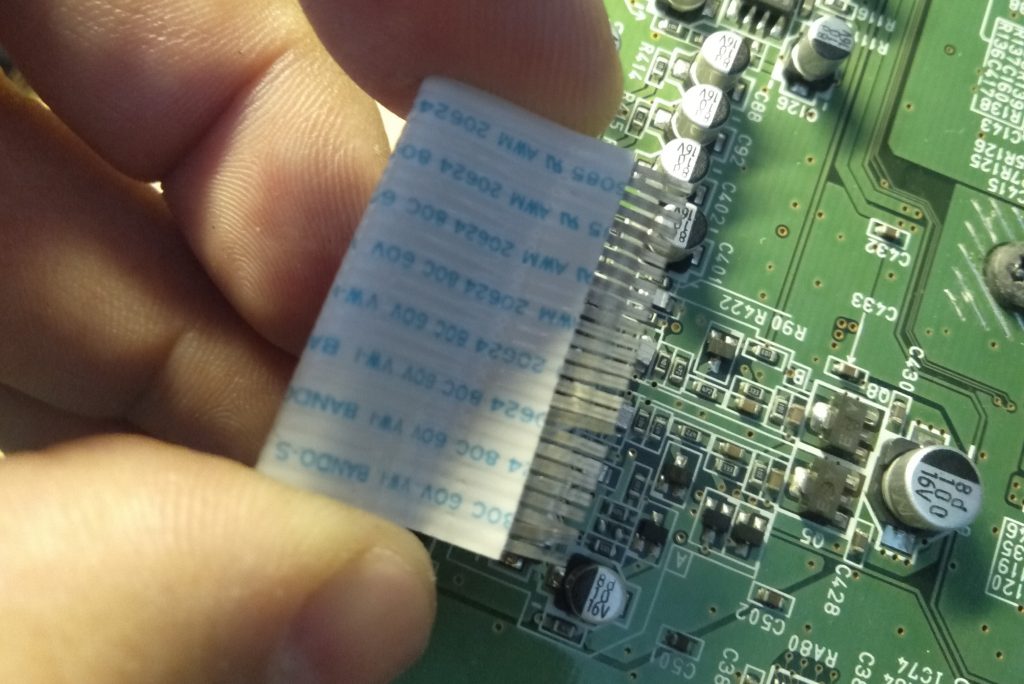

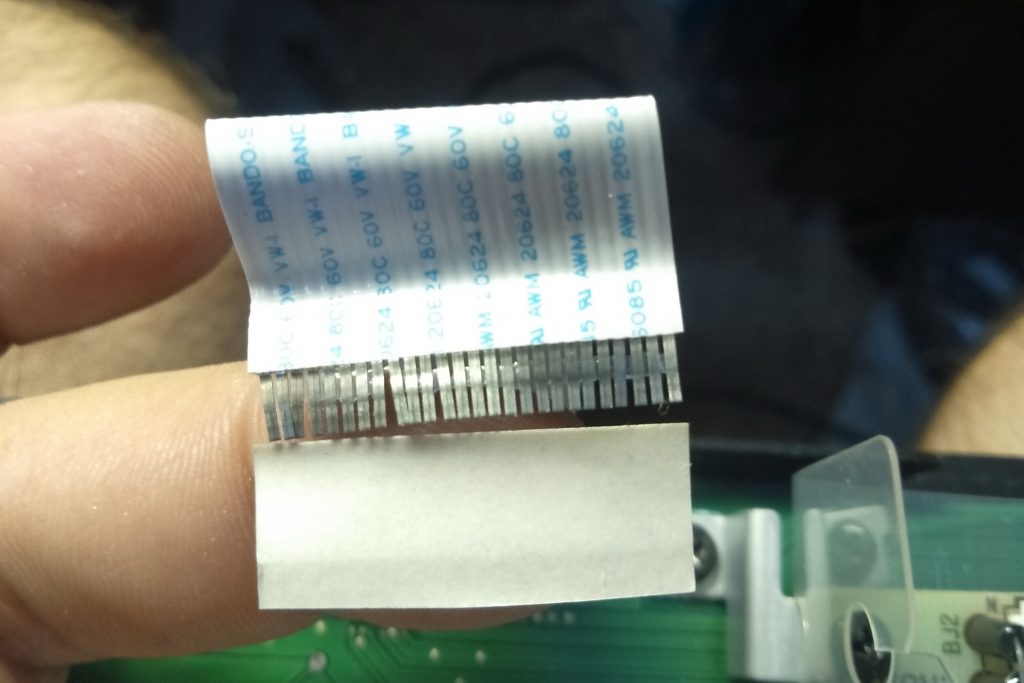

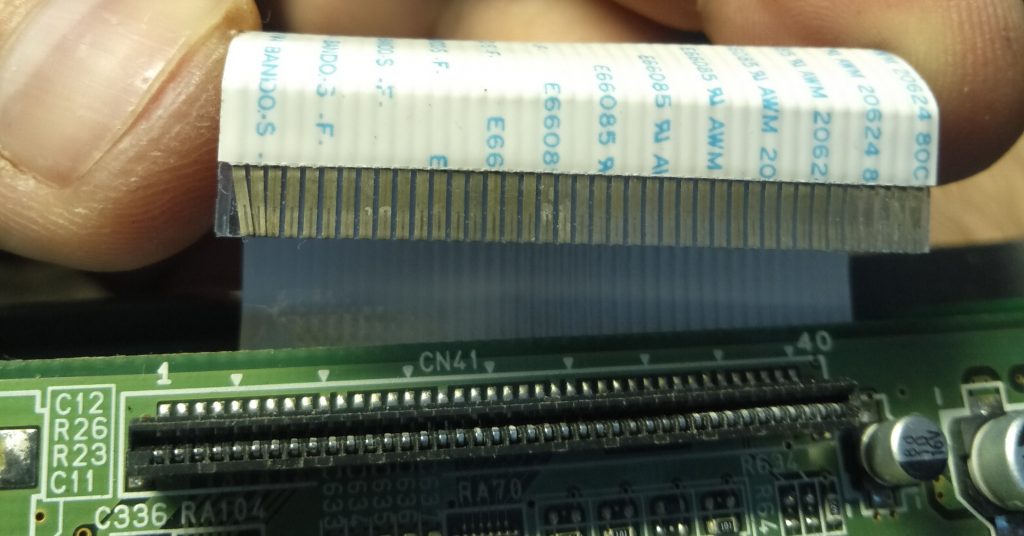

Один шлейф 40 пин 190 мм, второй 26 пин 90 мм. Меняем на новые.
Плюс немного шаманства с питанием контрастности и матрица снова работает ка новая.

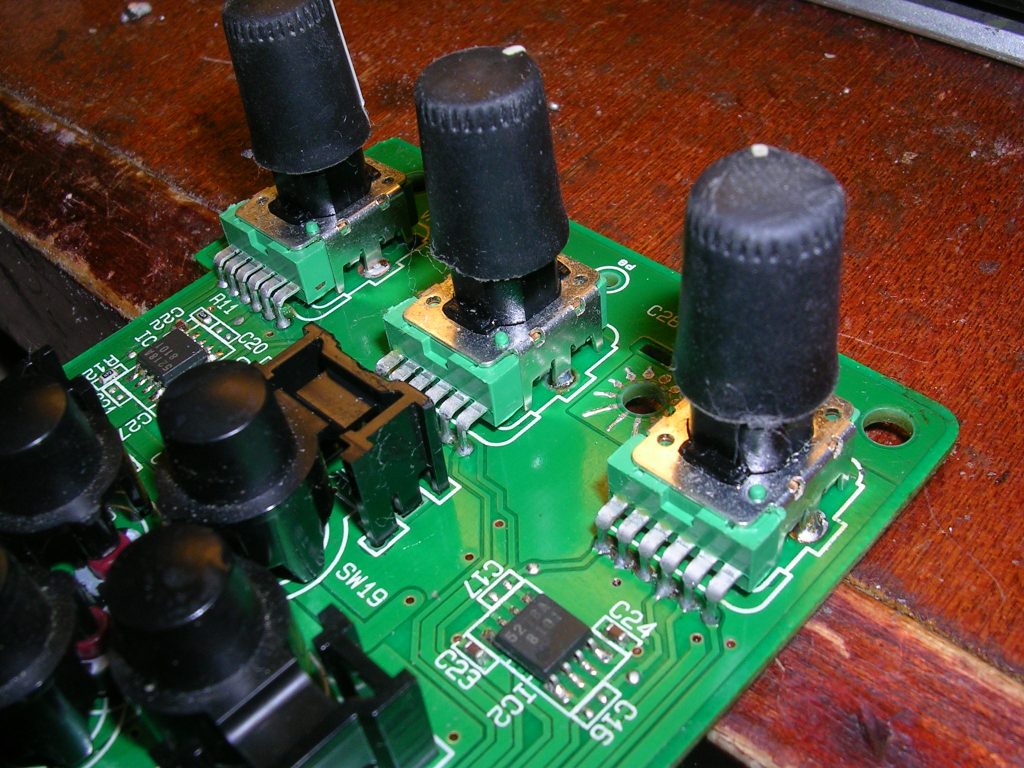

Следующая проблема – болтаются валы переменных резисторов. Со слов владельца, переменные резисторы меняли в другой мастерской.

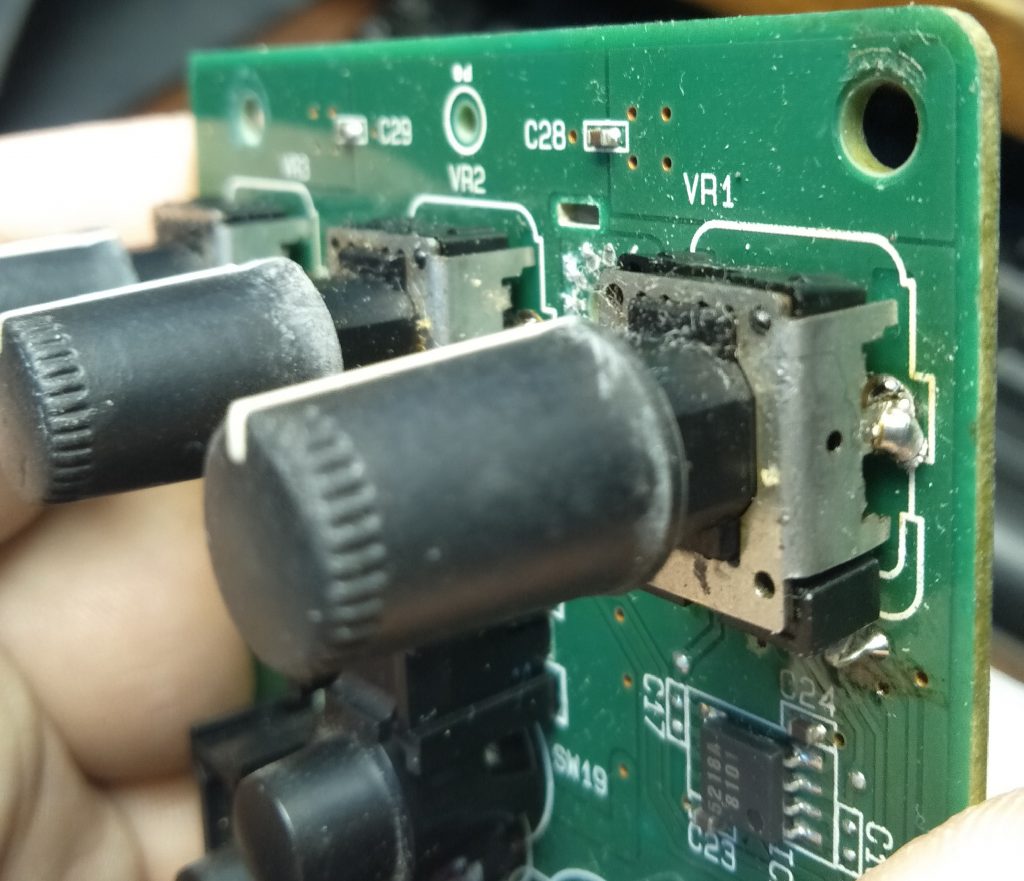

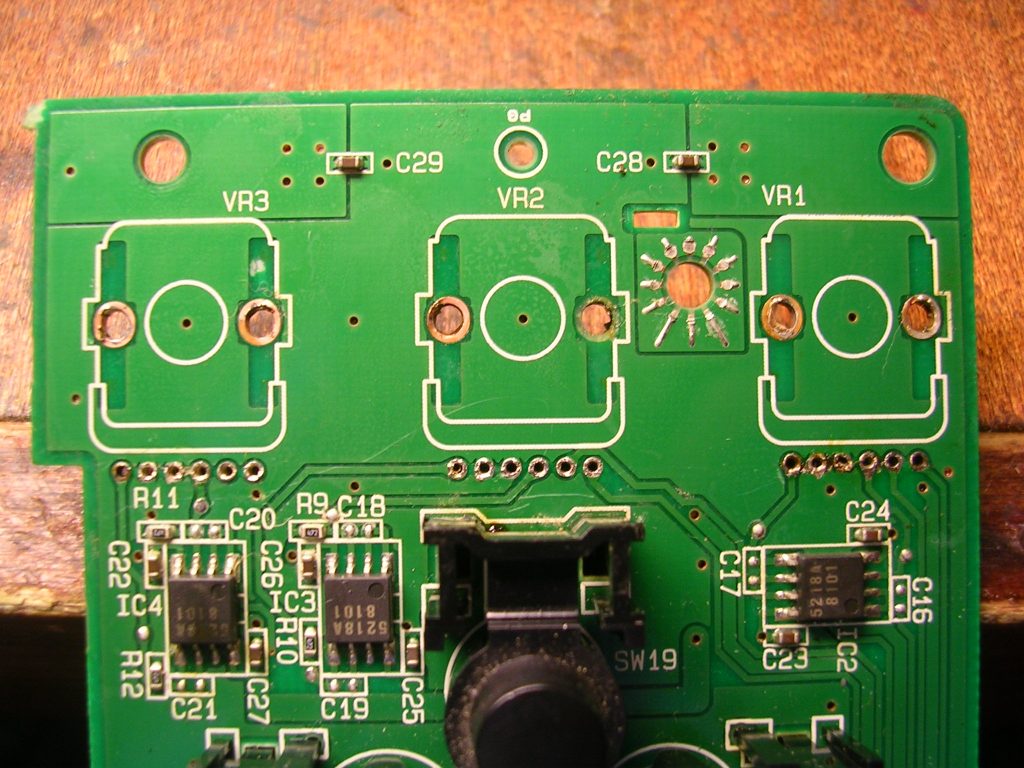

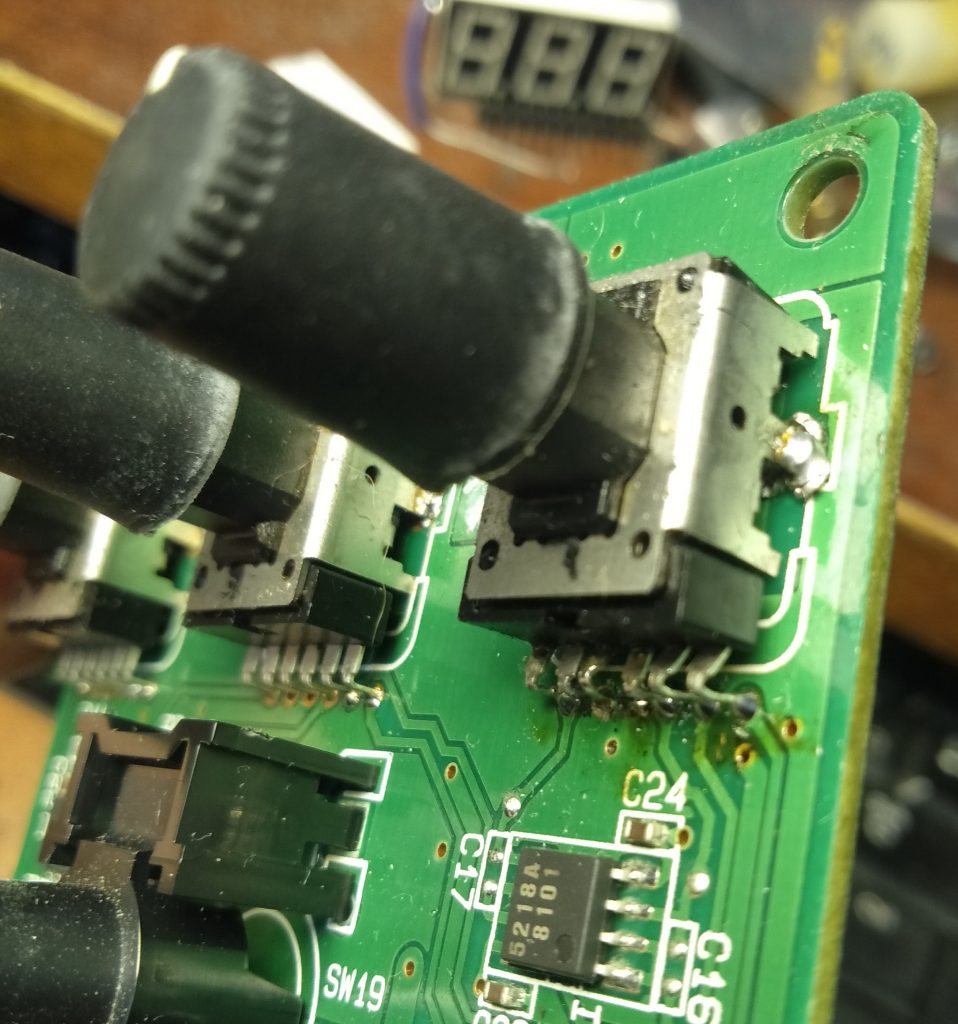

Нет, только выпаивали правый и раздавили его в попытках устранить болтанку (на заднем плане видно как его раскорячило).
Потом впаяли как попало, по ножкам видно.

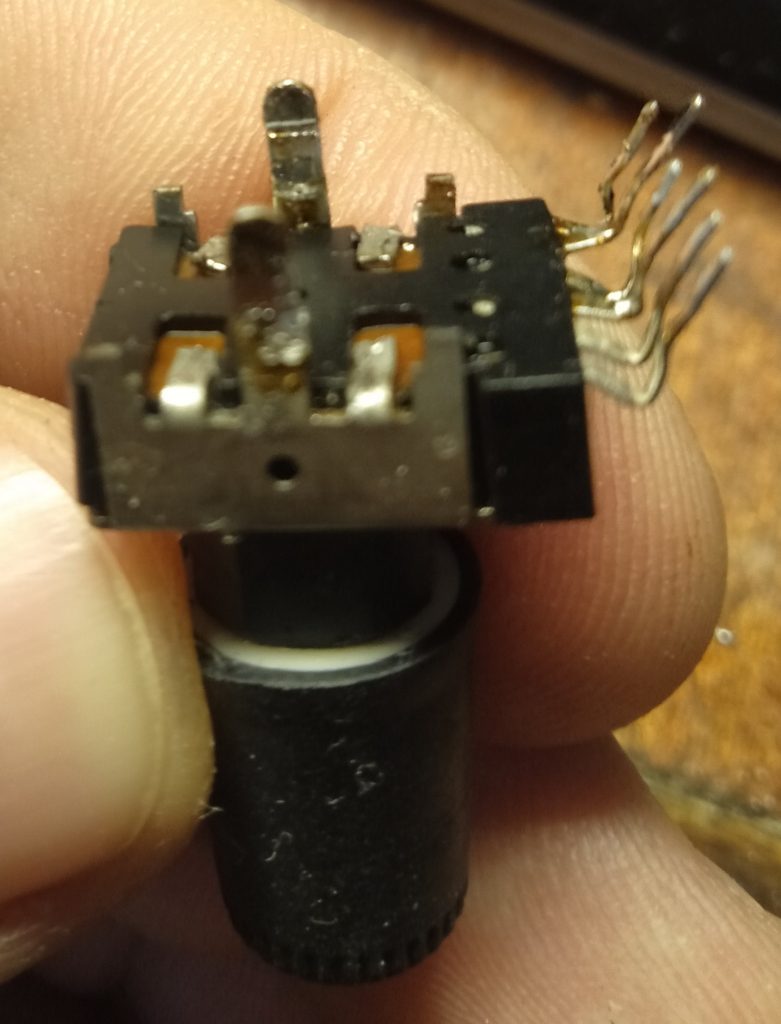

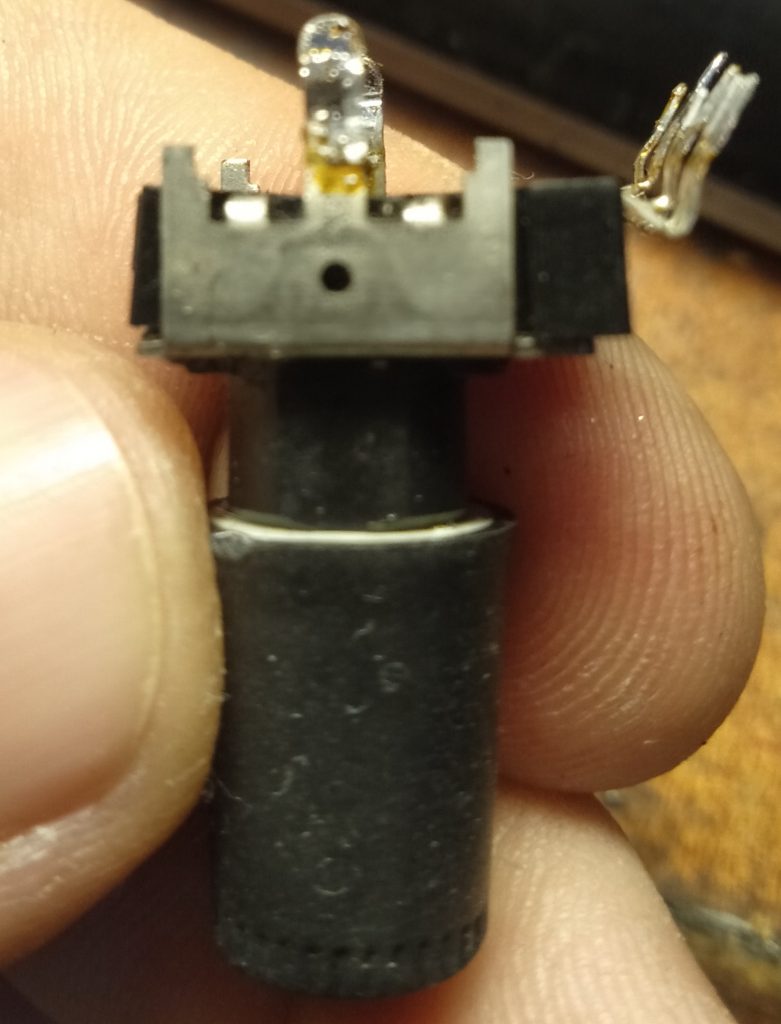

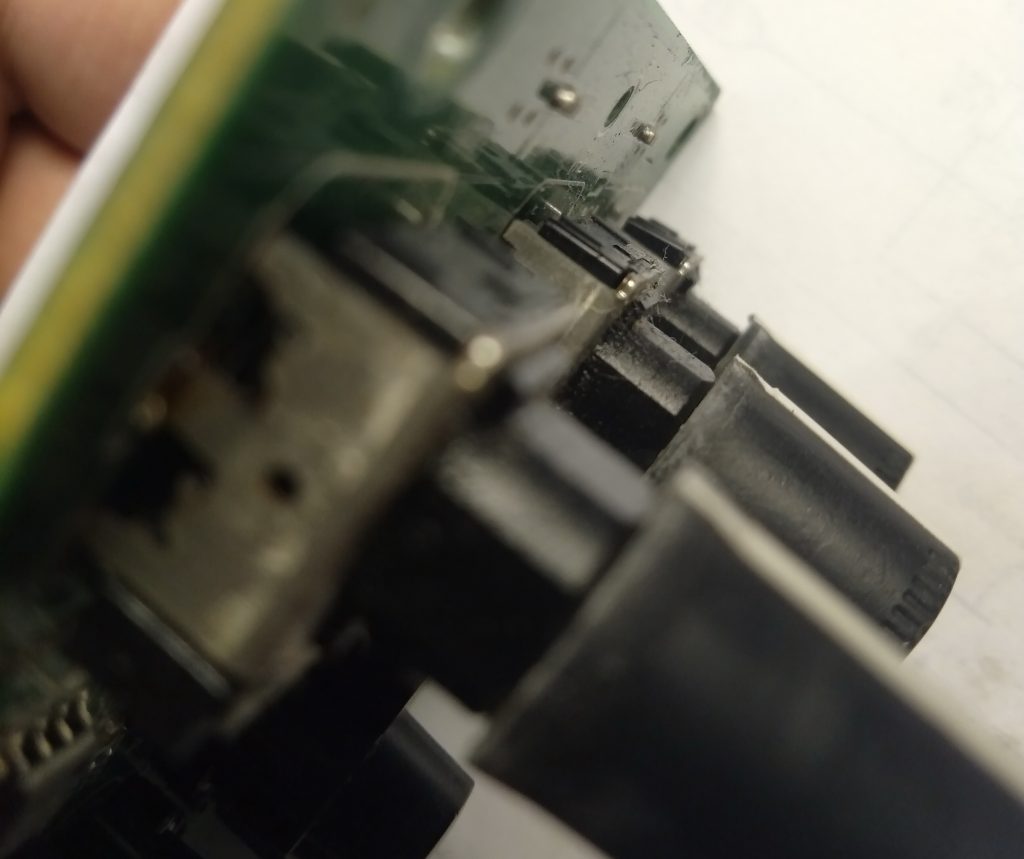

Ну и пластиковый корпус сложился внутрь после пережатия усиками в попытке поджать внутренности.
На усиках остались следы инструмента.
Их только под замену.

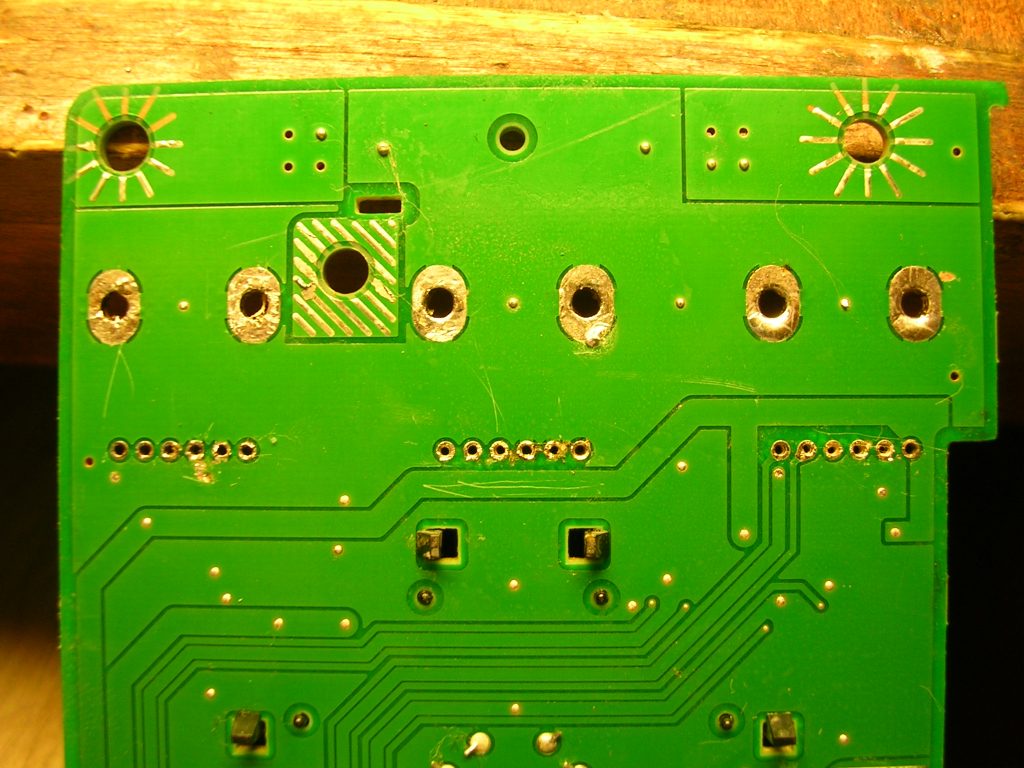

Один из самых ненавистных видов деятельности – все вычистить перед установкой новых элементов, хотя результат приятный.

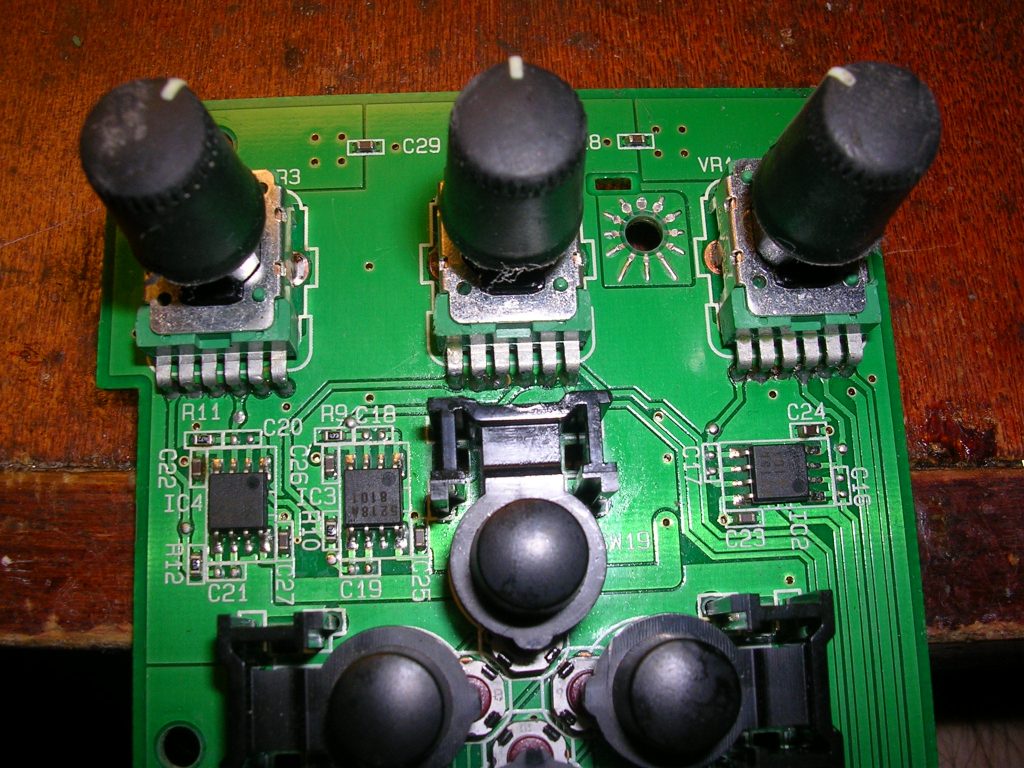

Вид сверху…

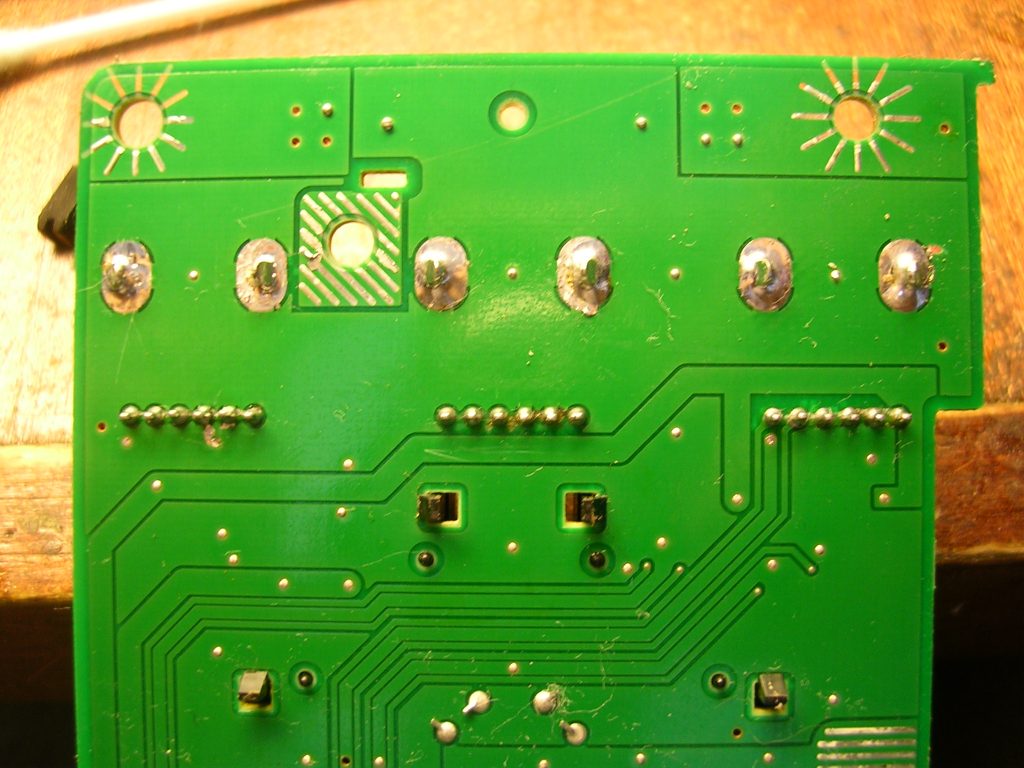

Вид снизу…

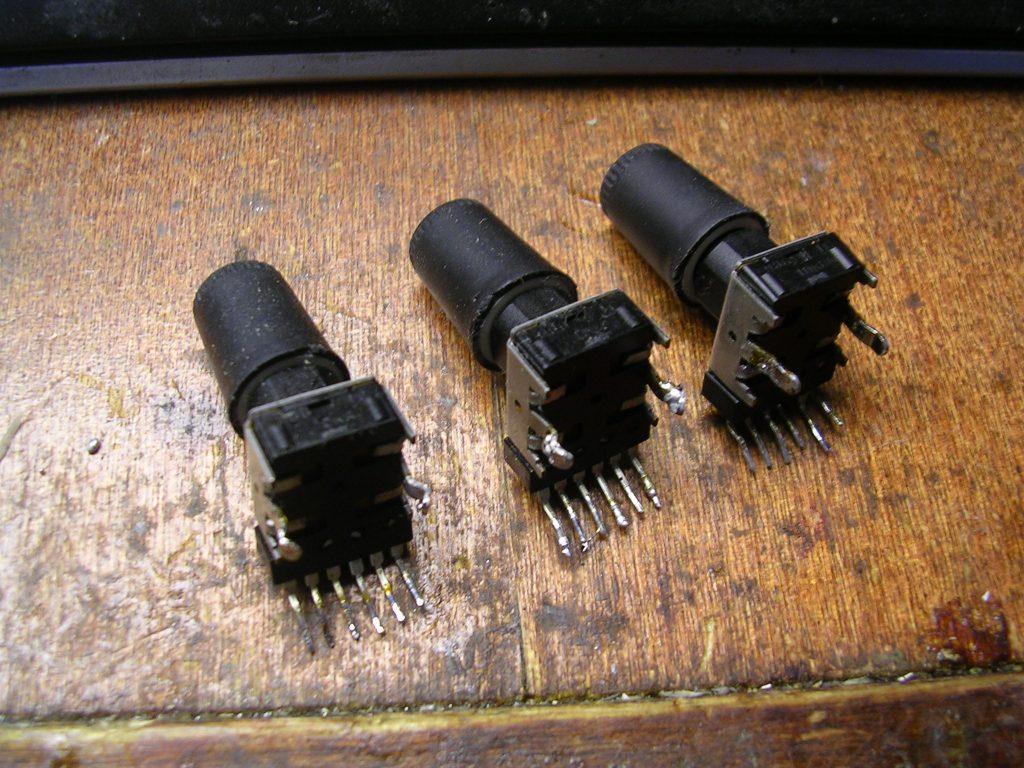

Ну вот и новые регуляторы на своих местах.
Готово!
Получен новый опыт! Заказчик тоже доволен.
