Если кому попадется такое чудо-юдо без опознавательных признаков, то это наше. Первые опытные образцы делали без надписей.

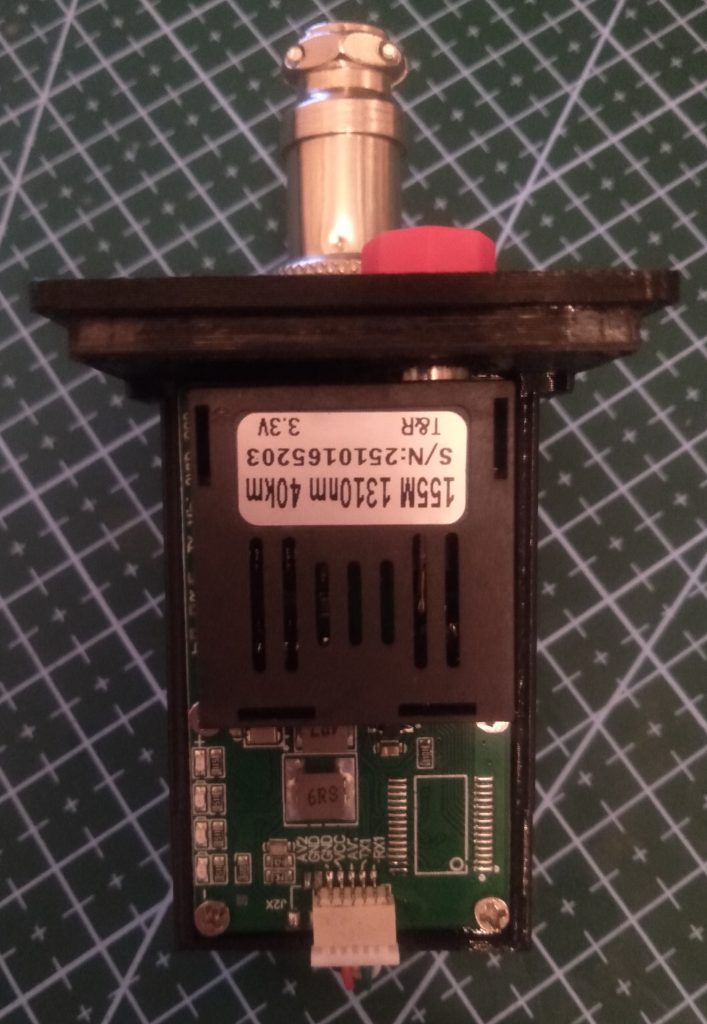

Внутри типовые конвертеры, широко используемые для управления дронами по оптоволокну. Модуль-земля ставится в консоль НСУ, модулль-небо — на стороне выносного блока приемником и передатчиков.

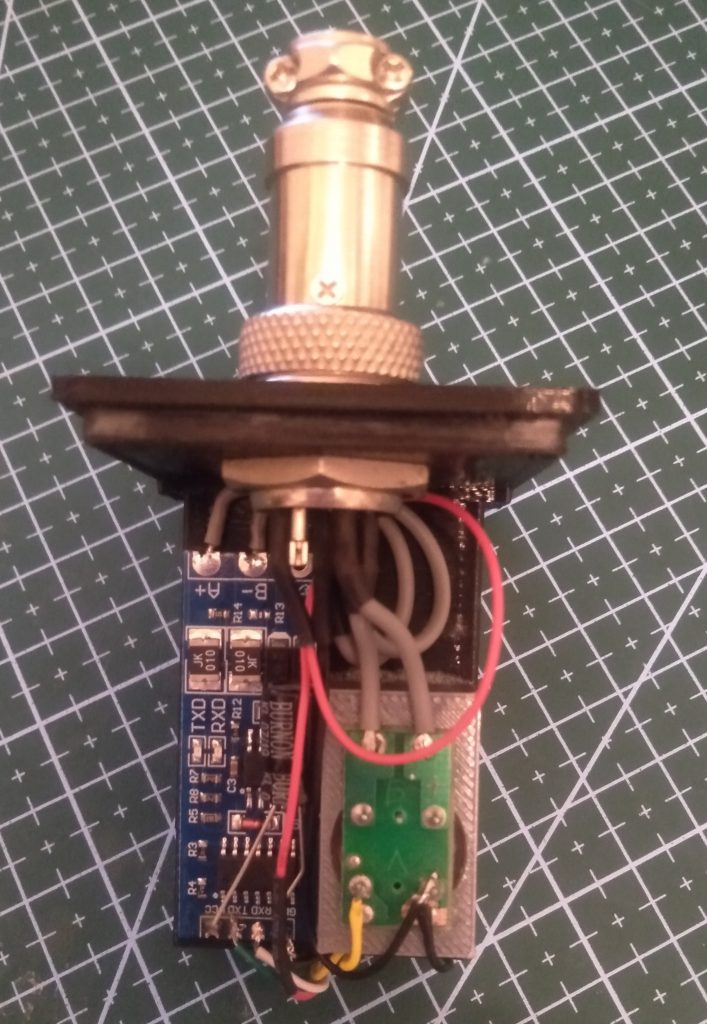

Также внутри имеем балун и конвертер RS485-UART. Активный балун здесь не нужен, т.к. видеоусилитель установлен в выносном блоке к которому этот модуль непосредственно подключается. Питание +3,3В берется с оптоконвертера. Попадаются разные платы, поэтому ищем диод Шоттки до катушки индуктивности и уже после этой катушки добавляем электролит на 10 мкф/10В откуда уже берем питание наружу.
Опыт эксплуатации показал отсуствие помех в видеосигнале при использовании 10 км катушки оптоволокна в качестве линии связи.
Связь по управлению двухсторонняя дуплексная. Получается совершенно прозрачно.

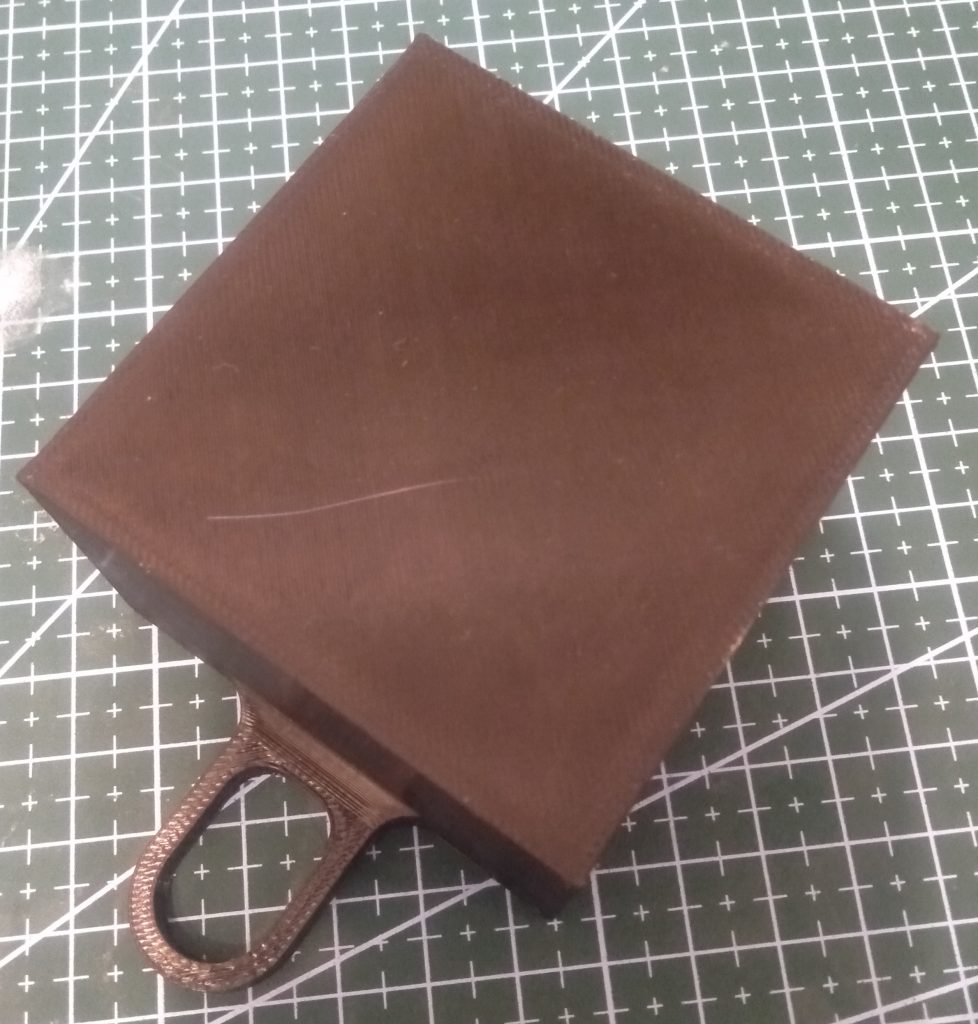

Для крепления на корпусе сверху имеется большое ухо 13х21 мм.
